Línea continua de horno túnel
para reciclaje de paneles solares
Separación y recuperación de materiales
¿Qué módulos fotovoltaicos puede procesar?
¿Cómo funciona una línea continua de reciclaje de paneles solares con horno túnel?
El sistema combina alimentación continua, pirólisis térmica en un horno túnel de varias zonas y separación posterior de materiales. En la zona principal de tratamiento, las temperaturas de 450–550 °C permiten descomponer los encapsulantes EVA y POE, facilitando la recuperación de vidrio, silicio, cobre y otras fracciones aprovechables.
La serie YSX-TK500, YSX-TK1000 y YSX-TK2000 ofrece capacidades nominales de 500 a 2000 kg/h. El control PLC, la regulación térmica y el sistema integrado de tratamiento de gases permiten coordinar las diferentes etapas de una planta de reciclaje fotovoltaico de operación continua.
Sistema de calentamiento y control térmico
El sistema permite ajustar la temperatura y el tiempo de residencia según las características de los módulos fotovoltaicos de vidrio simple o doble vidrio. La temperatura de tratamiento se controla para adaptarse a las necesidades de cada proceso.
El horno túnel utiliza gases de combustión a alta temperatura para calentar los módulos fotovoltaicos durante el proceso de delaminación térmica. Según la configuración de la línea, el sistema de combustión puede utilizar gas natural o diésel como combustible. Además, incorpora calentamiento superior e inferior para distribuir el calor durante el tratamiento.
Cuando el calor recuperado de los gases de combustión no resulta suficiente, se puede utilizar calentamiento eléctrico auxiliar con control de temperatura, según la configuración del equipo. Asimismo, el aprovechamiento del calor de los gases a alta temperatura contribuye a mejorar la eficiencia térmica de la línea.
Zona térmica del horno túnel

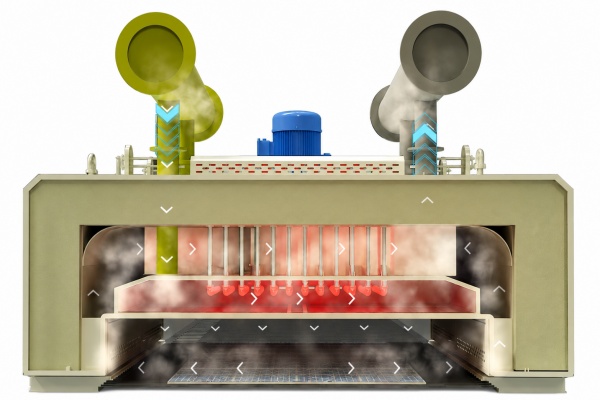

El horno túnel incorpora calentamiento superior e inferior para distribuir el calor alrededor de los módulos durante el tratamiento térmico. Esta configuración favorece un calentamiento más uniforme y ayuda a mantener condiciones de procesamiento estables a lo largo de la línea continua.
El control térmico se adapta a las características de cada módulo fotovoltaico. Los módulos de vidrio simple y doble vidrio pueden requerir diferentes ajustes de temperatura y tiempo de residencia.
El sistema de control coordina estos parámetros con la velocidad de transporte. De esta manera, la línea mantiene condiciones de tratamiento adecuadas durante la alimentación continua.
Separación y clasificación de materiales recuperados
Después del proceso de pirólisis y enfriamiento, los materiales tratados pasan al sistema de separación. La línea de reciclaje de paneles solares integra tres etapas consecutivas para eliminar impurezas y clasificar las diferentes fracciones recuperadas.
Flujo de separación

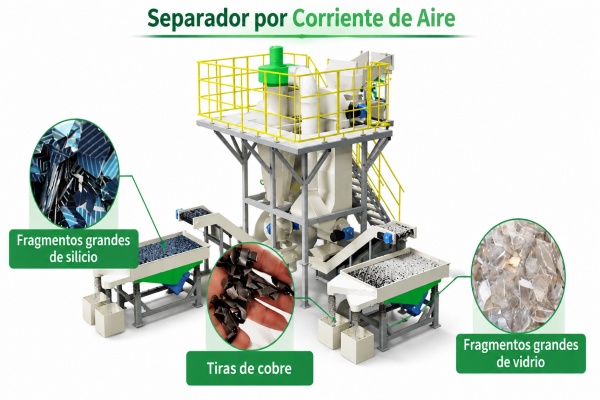

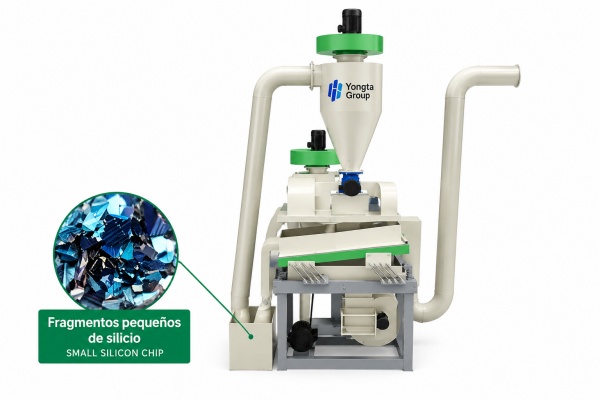

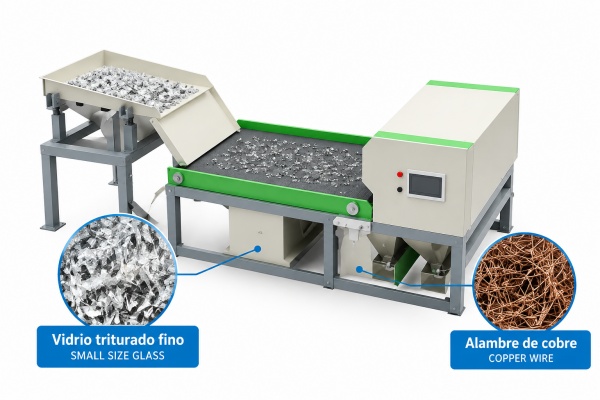

Material tratado → Separación por aire → Separación por densidad → Clasificación por color → Materiales recuperados
Sistema integrado de tratamiento de gases

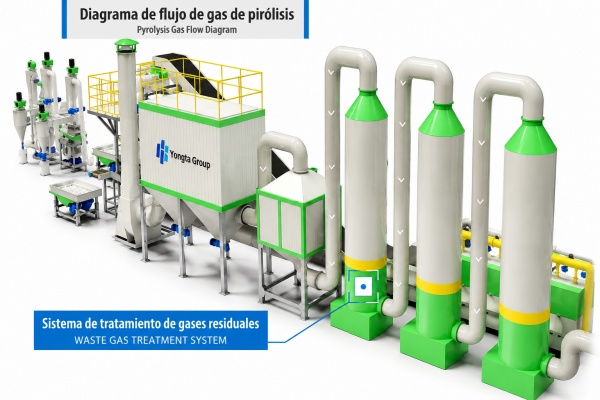

Gases de pirólisis → Cámara de poscombustión (850–950 °C) → Recuperación de calor mediante intercambiador → Enfriamiento y lavado por aspersión → Depuración final → Descarga controlada.
La cámara de poscombustión trata los gases de pirólisis a 850–950 °C, favoreciendo la oxidación de los compuestos orgánicos y la destrucción térmica de las dioxinas bajo condiciones adecuadas de operación. A continuación, el intercambiador recupera parte del calor antes de que los gases pasen a las etapas de enfriamiento y depuración.
Para reducir el riesgo de obstrucción de las tuberías, el sistema controla las condiciones térmicas del recorrido de los gases y evita la condensación prematura en los conductos anteriores a la etapa de enfriamiento. Además, un diseño adecuado de las tuberías, junto con el control del flujo de gases y la evacuación de condensados, ayuda a reducir la acumulación de residuos y favorece el funcionamiento continuo de la línea.
El sistema integra tratamiento térmico, recuperación de calor, enfriamiento y depuración para gestionar los gases generados durante el procesamiento de los módulos fotovoltaicos. Las temperaturas de cada etapa y las condiciones de operación se ajustan a los requisitos técnicos y ambientales del proyecto.
Solución continua para la separación térmica de módulos fotovoltaicos
La línea continua de horno túnel YSX-TK está diseñada para procesar módulos fotovoltaicos de vidrio simple y doble mediante un proceso térmico estable y continuo.
El sistema combina desmontaje previo, trituración controlada, pirólisis en atmósfera pobre en oxígeno, tratamiento de gases y separación posterior.
Durante el proceso, las capas EVA o POE pierden su capacidad adhesiva, permitiendo separar el vidrio, las células de silicio y los componentes metálicos.
Además，la línea puede aprovechar el calor de los gases de alta temperatura mediante un sistema de intercambio térmico. Esta configuración permite recuperar parte de la energía del proceso, mejorar el aprovechamiento del calor y contribuir a la eficiencia térmica de la planta.
